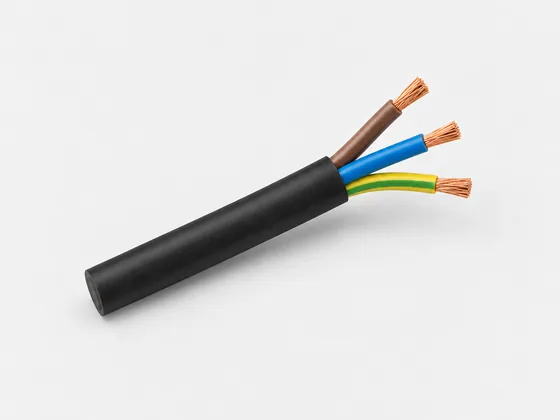

Кабель ВВГнг 3×2,5: характеристики, струм, ціна
Мідний кабель з ПВХ-ізоляцією для розеткових ліній: характеристики, допустимий струм за способом прокладання і для яких ліній він підходить.
- Кількість і переріз жил
- 3 × 2,5 мм²
- Матеріал жил
- мідь
- Допустимий струм у трубі в стіні, зокрема утепленій (A2)
- 18,5 А
Характеристики
| Кількість і переріз жил | 3 × 2,5 мм² |
|---|---|
| Матеріал жил | мідь |
| Ізоляція і оболонка | ПВХ; оболонка з ПВХ зниженої горючості (нг) — не поширює горіння при прокладанні в пучку |
| Номінальна напруга | 0,66 кВ або 0,6/1 кВ — залежно від виробника |
| Найвища тривала температура жили | 70 °C |
| Допустимий струм у трубі в стіні, зокрема утепленій (A2) | 18,5 А |
| Допустимий струм у трубі на мурованій стіні або в ній (B2) | 23 А |
| Допустимий струм прямо в штукатурці мурованої стіни або на стіні (C) | 27 А |
| Типовий автомат | 16 А |
| Потужність лінії 230 В з автоматом 16 А | близько 3,3 кВт (cos φ 0,92) |
Допустимі струми — за ДСТУ HD 60364-5-52 для однофазної лінії (навантажені дві жили), ПВХ-ізоляція, 30 °C, один кабель без сусідніх. Конструкцію і напругу звіряйте з паспортом виробника конкретного кабелю.
Для яких ліній підходить
Підходить
- Розеткові лінії кімнат з автоматом 16 А
- Окрема лінія пральної машини або бойлера — якщо це підтверджує розрахунок
- Однофазні лінії 230 В у квартирі і будинку
Перевірте розрахунком
- Лінія електроплити — потрібна мідь не менше 6 мм² (ДБН В.2.5-23:2025, п. 7.23)
- Довга лінія: падіння напруги може вимагати більшого перерізу
- Кабель у пучку, у гарячому приміщенні чи на горищі — менший допустимий струм
Перевірте переріз для вашого навантаження
Калькулятор перерізу кабелю врахує потужність і довжину лінії.
Часті запитання
Що означає «нг» у марці?
Оболонка з ПВХ зниженої горючості: кабель не поширює горіння при прокладанні в пучку. Це не означає, що кабель не горить, тому захист лінії автоматом обов'язковий.
Чи можна поставити на цей кабель автомат 25 А?
Для прихованої проводки — ні. Номінал автомата не може перевищувати допустимий струм кабелю з урахуванням способу прокладання, а в трубі в стіні 2,5 мм² допускає 18,5–23 А. Для розеткової лінії 2,5 мм² ставлять 16 А; інший номінал — тільки за розрахунком електрика.
Чим ВВГнг відрізняється від ВВГнг-LS?
LS — оболонка зі зниженим димо- і газовиділенням при горінні. Яку марку вимагають для вашого об'єкта, визначає проєкт.
