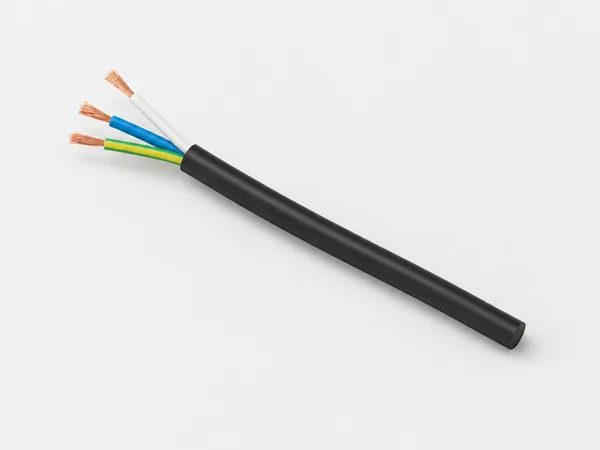

Кабель ВВГнг 3×1,5: характеристики і допустимий струм
Мідний кабель для ліній освітлення: характеристики, допустимий струм у трубі в стіні, типовий автомат і коли переріз 1,5 мм² замалий.
- Кількість і переріз жил
- 3 × 1,5 мм²
- Матеріал жил
- мідь
- Допустимий струм у трубі в стіні, зокрема утепленій (A2), 1 фаза
- 14 А
Характеристики
| Кількість і переріз жил | 3 × 1,5 мм² |
|---|---|
| Матеріал жил | мідь |
| Ізоляція і оболонка | ПВХ; оболонка з ПВХ зниженої горючості (нг) — не поширює горіння при прокладанні в пучку |
| Номінальна напруга | 0,66 кВ або 0,6/1 кВ — залежно від виробника |
| Найвища тривала температура жили | 70 °C |
| Допустимий струм у трубі в стіні, зокрема утепленій (A2), 1 фаза | 14 А |
| Автомат, не більше | 10 А |
| Потужність лінії 230 В з автоматом 10 А | близько 2,1 кВт (cos φ 0,92) |
Допустимий струм — за ДСТУ HD 60364-5-52 для однофазної лінії, ПВХ-ізоляція, кабель у трубі в стіні (метод A2), 30 °C. Найбільший автомат зі стандартного ряду, що не перевищує 14 А, — 10 А. Мідний переріз 1,5 мм² — найменший, який ДБН В.2.5-23:2025 (табл. 8.1) допускає для групових ліній.
Для яких ліній підходить
Типово 1,5 мм² з автоматом 10 А ведуть лінії освітлення. Для розеткових ліній зазвичай беруть 2,5 мм² з автоматом 16 А: 1,5 мм² з допустимим струмом 14 А не витримує автомат 16 А. На довгій лінії освітлення перевірте падіння напруги — для освітлення межа 3 % (ДБН В.2.5-23:2025, п. 5.11).
Перевірте лінію освітлення
Калькулятор перерізу врахує потужність, довжину і межу 3 % для освітлення.
Часті запитання
Чи можна вести розетки кабелем 1,5 мм²?
З автоматом 16 А — ні: допустимий струм 1,5 мм² у трубі в стіні — 14 А, менше за номінал автомата. Розеткові лінії зазвичай ведуть кабелем 2,5 мм².
Який автомат ставити на 1,5 мм²?
Не більше 10 А для кабелю в трубі в стіні. Точний номінал залежить від навантаження і способу прокладання — його підтверджує електрик.
