Переріз кабелю

Переріз кабелю — головне рішення для кожної лінії домашньої проводки. Від нього залежить, скільки струму кабель пропустить без перегріву і скільки напруги втратиться дорогою до приладу. Тонкий кабель під великим навантаженням гріється, ізоляція старіє швидше, а в найгіршому випадку це пожежа. Тому переріз вибирають не «як у сусіда», а за розрахунком для конкретної лінії: її потужності, напруги, довжини і матеріалу жил.

Розрахунок іде у три кроки. Спочатку знаходять струм лінії за потужністю приладів, які працюють одночасно, — для мережі 230 В і cos φ 0,92 один кіловат дає близько 4,7 А. Потім вибирають автомат: найменший стандартний номінал, не менший за цей струм. Нарешті вибирають переріз, допустимий струм якого не менший за номінал автомата, і перевіряють падіння напруги: не більше 5 % для розеток і приладів і 3 % для освітлення за ДБН В.2.5-23:2025.

Допустимий струм того самого кабелю залежить від способу прокладання: у трубі в утепленій стіні кабель охолоджується гірше, ніж відкрито на стіні. ElektroCalc бере найменш сприятливий із типових способів прихованої проводки — кабель з ПВХ-ізоляцією в трубі в стіні (метод A2 за ДСТУ HD 60364-5-52) при 30 °C. Тому наші значення можуть бути меншими, ніж у старих таблицях, і розрахунок завжди йде із запасом.

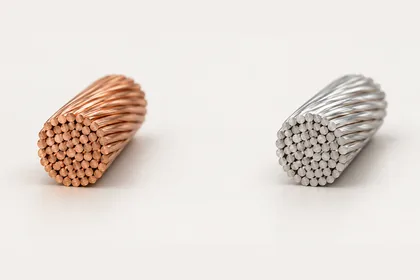

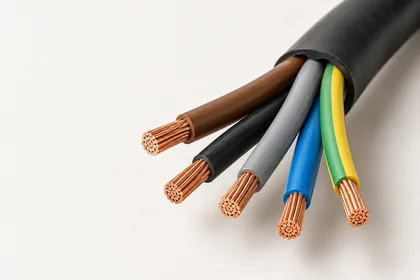

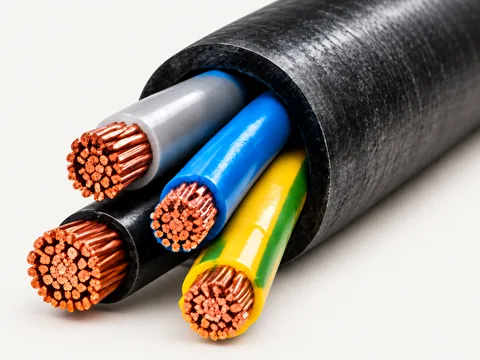

Мідь проводить краще за алюміній: на той самий струм мідній жилі потрібен менший переріз. Нову проводку в житлі ведуть міддю, а таблиці для алюмінію допомагають оцінити стару проводку. У розділі — калькулятор перерізу, калькулятор падіння напруги і порівняння міді та алюмінію. Розрахунок — орієнтир для планування, а не проєкт: остаточний переріз і монтаж — за кваліфікованим електриком.

Для розрахунку знадобляться чотири величини: потужність приладів, які працюватимуть на лінії одночасно, напруга (одна фаза 230 В чи три фази 400 В), довжина кабелю від щита до найдальшої точки і матеріал жил. Довжину міряйте по трасі кабелю — по стінах і стелі, а не по прямій. Якщо лінія живить освітлення, оберіть відповідний тип: для світла межа падіння напруги суворіша.
