Автомати і УЗО

Автоматичний вимикач захищає не прилад, а кабель. Коли сумарна потужність увімкнених приладів перевищує можливості лінії або стається коротке замикання, автомат вимикає лінію раніше, ніж кабель встигне перегрітися. Тому головне правило вибору звучить так: струм лінії не більший за номінал автомата, а номінал автомата не більший за допустимий струм кабелю. Автомат більшого номіналу «щоб не вибивало» знімає захист і небезпечний.

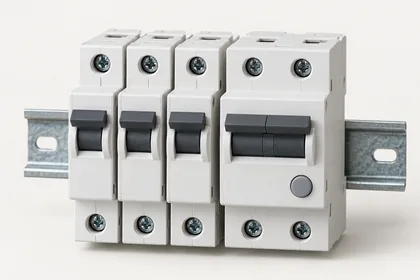

Номінал вибирають зі стандартного ряду: 6, 10, 16, 20, 25, 32, 40, 50, 63 А і більше. Для мідного кабелю 1,5 мм² у трубі в стіні найбільший допустимий автомат — 10 А, для 2,5 мм² — 16 А. Звідси типові пари квартирної проводки: освітлення — 1,5 мм² з автоматом 10 А, розетки — 2,5 мм² з автоматом 16 А. Це практика, а не норма: для потужних приладів і довгих ліній переріз і номінал рахують окремо.

Автомат не реагує на струм витоку — наприклад, через пошкоджену ізоляцію чи дотик людини до струмопровідної частини. Від витоку захищає пристрій захисного відключення: УЗО або дифавтомат. ДБН В.2.5-23:2025 вимагає захищати розеткові лінії квартир і будинків пристроєм з диференціальним струмом не більше 30 мА, а розетки у ванній — ще й пристроєм захисту від дугового пробою.

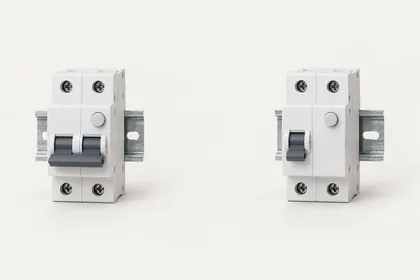

УЗО захищає лише від витоку і працює в парі з автоматами; дифавтомат поєднує обидва захисти в одному корпусі. У розділі — калькулятор номіналу автомата, порівняння УЗО і дифавтомата і гайд про вибір автомата для лінії. Схему захисту квартири визначає проєкт, а збирає щит кваліфікований електрик.

Якщо автомат вимикає лінію, він виконує свою роботу: навантаження перевищило можливості кабелю або в лінії несправність. Не вмикайте лінію повторно навмання і не міняйте автомат на більший. Вимкніть частину приладів; якщо автомат вибиває знову або спрацьовує УЗО — зверніться до електрика: причиною може бути пошкоджена ізоляція. Запишіть, які прилади працювали в момент спрацювання, — це допоможе електрику швидше знайти причину.
