УЗО чи дифавтомат?
Обидва пристрої вимикають лінію при струмі витоку. Різниця — у захисті від перевантаження і в тому, скільки ліній вимкнеться разом.
Коротка відповідь
УЗО — для групи ліній разом з автоматами, дифавтомат — для однієї лінії
УЗО не захищає від перевантаження і короткого замикання: йому потрібен автомат. Дифавтомат поєднує обидва захисти в одному корпусі.

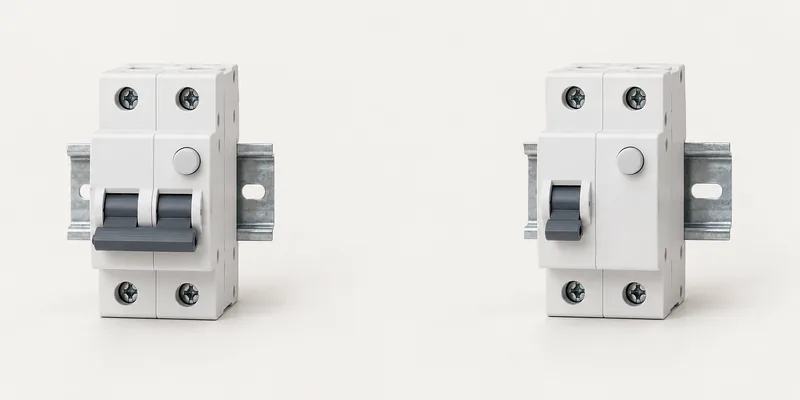

УЗО і дифавтомат: порівняння
| Критерій | УЗО | Дифавтомат |
|---|---|---|
| Струм витоку | захищає | захищає |
| Перевантаження лінії | ні, потрібен автомат | захищає |
| Коротке замикання | ні, потрібен автомат | захищає |
| Скільки ліній захищає | групу ліній | одну лінію |
| Що вимкнеться при витоку | уся група | тільки ця лінія |
| Що стоїть у щиті | УЗО + автомат на кожну лінію | один пристрій на лінію |
У нормах УЗО — це пристрій захисного відключення (ПЗВ) без вбудованого захисту від надструму (ДСТУ EN 61008-1), дифавтомат — із вбудованим захистом (ДСТУ EN 61009-1). Розеткові лінії квартир і будинків ДБН В.2.5-23:2025 (п. 7.24) вимагає захищати ПЗВ з диференціальним струмом не більше 30 мА — підходить і УЗО з автоматами, і дифавтомат.
УЗО
За
- Одне УЗО захищає кілька ліній
- Автомати під ним можна міняти окремо
Проти
- Без автоматів лінія не захищена від перевантаження
- При витоку вимикається вся група
Дифавтомат
За
- Повний захист лінії в одному корпусі
- При витоку вимикається лише своя лінія
Проти
- На кожну лінію — окремий пристрій
- При несправності міняється весь пристрій
Окрема лінія (бойлер, пральна машина, ванна) — дифавтомат: вимикатися має лише вона; для розеток у ванній ДБН додатково вимагає пристрій захисту від дугового пробою (п. 7.25). Кілька розеткових ліній квартири — одне УЗО на групу і свій автомат на кожну лінію. Старий щит або немає місця — схему захисту визначає електрик на місці. Це практика, а не норма.
Часті запитання
Чи можна поставити УЗО без автомата?
Ні. УЗО не відключає лінію при перевантаженні і короткому замиканні. Норми допускають його лише тоді, коли лінії мають автомати (ДБН В.2.5-23:2025, п. 8.4). Номінал УЗО і схему підбирає електрик.
Дифавтомат вимкнувся — як зрозуміти причину?
Не вмикайте лінію повторно навмання. Вимкніть прилади з цієї лінії і зверніться до електрика: причиною може бути як перевантаження, так і пошкоджена ізоляція.
Чи замінює УЗО заземлення?
Ні. УЗО і заземлення працюють разом. Наявність і стан заземлення перевіряє електрик.
